ELS系列 精密滑臺氣缸
| 內徑(mm) | 6 | ? | 12 16 | 20 | 25 |
| 動作型式 | 復動型 | ||||
| 工作介質 | 空氣(經40μm以上濾網過濾) | ||||
| 工作壓力(MPa) | 0.15~0.7(MPa) | ||||
| 保證耐壓力(MPa) | 1.05(MPa) | ||||
| 緩沖方式 | 兩端固定緩沖、油壓緩沖器緩沖 | ||||
| 工作溫度(℃) | -20~70(不結冰) | ||||
| 活塞速度(mm/s) | 50~500 | ||||
| 行程公差范圍 | 行程≤100+1.0，行程>100+1.5 | ||||
| 接管口徑 | M5x0.8 | G1/8 | |||

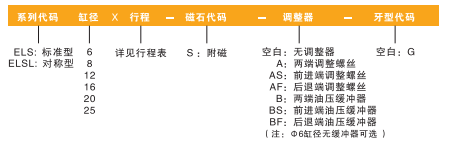

訂貨舉例:ELS系列標準型氣缸，缸徑為20，行程為50，附磁石，無調整器，本體牙型為G牙,其ERP編碼為:ELS20X50-S
| 內徑(mm) | 標準行程(mm) | ? | ? | ? | ? | ? | 最大行程(mm) | ||||
| 復動 | 6 | 10 | 20 | 30 | 40 | 50 | ? | ? | ? | ? | 50 |
| 8 | 10 | 20 | 30 | 40 | 50 | 75 | ? | ? | ? | 75 | |
| 12 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | ? | ? | 100 | |
| 16 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 125 | ? | 125 | |
| 20 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 125 | 150 | 150 | |
| 25 | 10 | 2o | 30 | 40 | 50 | 75 | 100 | 125 | 150 | 150 | |
?
